Madglove Assist - Aangepaste set

Het mechanisme,
uw orthese.

Met de Madglove Assist Custom Kit wordt ons mechanische vingerverlengingssysteem volledig overdraagbaar.

Bekijk compatibele beugels → Installatiehandleiding ↓
Madglove Assist-aanpassingsset
1
Kernmechanisme
6
Onderdelen van de set
Meerdere
Toepassingen van steunzolen
Anders
Behoeften

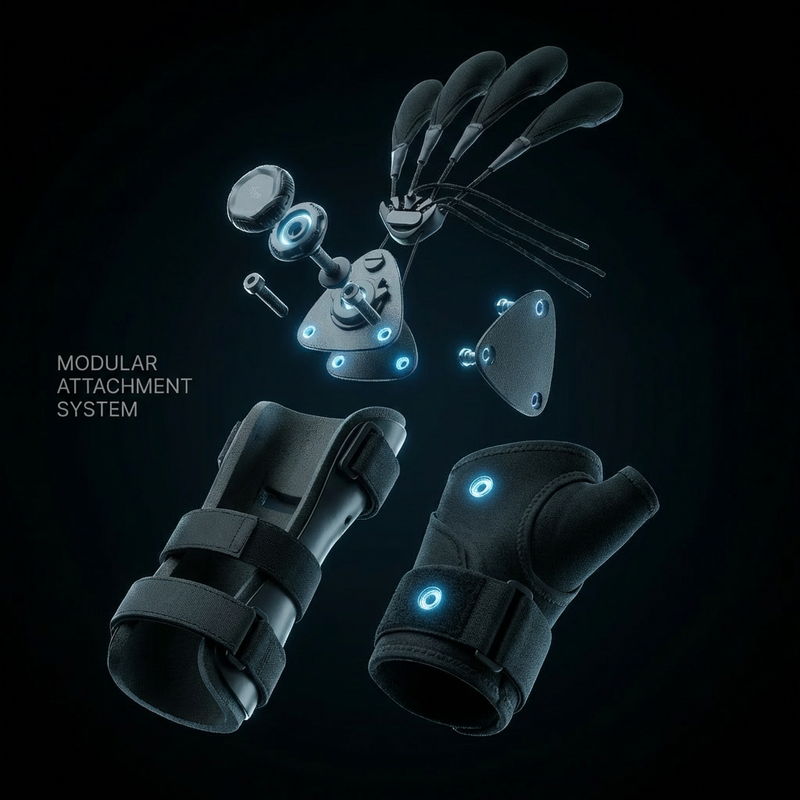

Inhoud van de set

Precisiecomponenten,
klinische flexibiliteit.

Elke set bevat alles wat nodig is om het Madglove Assist-mechanisme in elke op maat gemaakte orthese te integreren.

Montagemodule
Voorgemonteerd steunwiel + middelpunt in driehoekige voetplaat
Vingersets
Sluit het systeem via trekdraden aan op de vingers van de patiënt
Kniebeschermers
Nauwkeurige uitlijning met elke MCP-gewrichtspositie
Versterkingsplaat
De gewatteerde plaat verdeelt de belasting over de onderkant van de orthese
Schroeven Chicago ×3
Bevestig de bevestigingsmodule aan de buitenkant van de orthese
Stekker met centraal contactpunt
Bevestigt de vingerhulsjes aan het verbindingspunt in het midden

Installatiehandleiding

Five simple steps to
full integration.

01
Kies een montageplaats
Check that kit is complete, Choose a location on the dorsal forearm just proximal to the wrist — where the orthosis provides maximum structural stability while preserving wrist movement. Make sure to mark the screw hole positions
02
Bevestigingsgaten maken
Maak drie gaatjes in de schaal van de orthese. De aanbevolen diameter van de gaatjes is 5 mm voor een nauwkeurige, stevige pasvorm.
03
Mount the wheel on the orthosis
Depending on the type of orthosis used. Place the padded reinforcement late on the inside with the padding facing the users skin for comfort. Secure the mounting module using the three included screws. Punch three holes through the orthosis shell.
04
Install the knuckle sliders, and thumb attachment if needed
Attach the knuckle sliders on the part of the orthosis that aligns with the MCPs. It is possible to sew this in if using a textile orthosis.
05
Loop through the finger sleeves
Loop the selected finger sleeves through the sliders and central point of the mounting module
Step 01 Select mounting location

Compatibiliteit

Eén set,
voor elke orthese.

Omdat het Madglove Assist-mechanisme volledig overdraagbaar is, kan het in vrijwel elke op maat gemaakte orthese worden geïntegreerd.

Wie
Pols-handorthese
Standaard geprefabriceerde of op maat gemaakte pols- en handorthesen. De module kan met minimale aanpassingen op de rugzijde van de onderarm worden bevestigd.
Compatibel
WHFO
Pols-hand-vingerorthese
Volledige handorthesen die ondersteuning bieden aan de pols en vingers. De kabelgeleiding sluit naadloos aan op de bestaande vingerkanalen.
Compatibel
DHO
Dynamische handorthese
Dynamische orthesen, ontworpen voor actieve beweging. Het Assist-mechanisme vormt een aanvulling op bestaande dynamische onderdelen.
Compatibel
Hybride
Hybride handorthese
Hybride ontwerpen van harde en textiele materialen. De bevestigingsmodule wordt met standaardbevestigingsmateriaal aan het harde rugdeel bevestigd.
Compatibel
3D-printen
Op maat gemaakte 3D-geprinte orthese
Op maat gemaakte, 3D-geprinte orthesen kunnen worden ontworpen met vooraf geplande bevestigingsgaten voor een naadloze integratie.
Compatibel
Koolstof
Orthese van koolstofvezel
Lichtgewicht behuizingen van koolstofvezel. Het Chicago-schroefsysteem zorgt voor een stevige mechanische verbinding met het composietmateriaal.
Compatibel
Mededeling

De afgebeelde beugels dienen uitsluitend ter illustratie. Orthopedisch technici en CPO’s dienen een op maat gemaakte orthese te vervaardigen op basis van hun klinische oordeel.

Klinische partners

De toekomstvan handrevalidatie vormgeven
.

We zijn op zoek naar klinische partners om samen nieuwe manieren te ontwikkelen om Madglove Assist in de praktijk te integreren.

Neem contact op met Madglove → info@madglove.com
